板金加工

三翠社では、ターレットパンチ、プレスブレーキ、アイアンワーカーなど豊富な設備を保有しております。
板金加工後の塗装や、組み立ても対応可能です。

板金加工・塗装でお困りでしたら、ぜひ一度ご相談ください。

三翠社の板金加工技術

ファイバーレーザー加工機

レーザー加工機は、様々な素材を切断、穴あけ、マーキングする機械です。従来のCO2レーザーと比べ、ガス不使用・エネルギー効率上昇により、ランニングコストが低減されています。

保有設備
名称： VN3015AJ(アマダ社製)
加工可能最大寸法： 3070 x 1550
加工可能最大板厚： 軟鋼 t22mm、SUS t15mm、AL t16mm
定格出力： 4kW

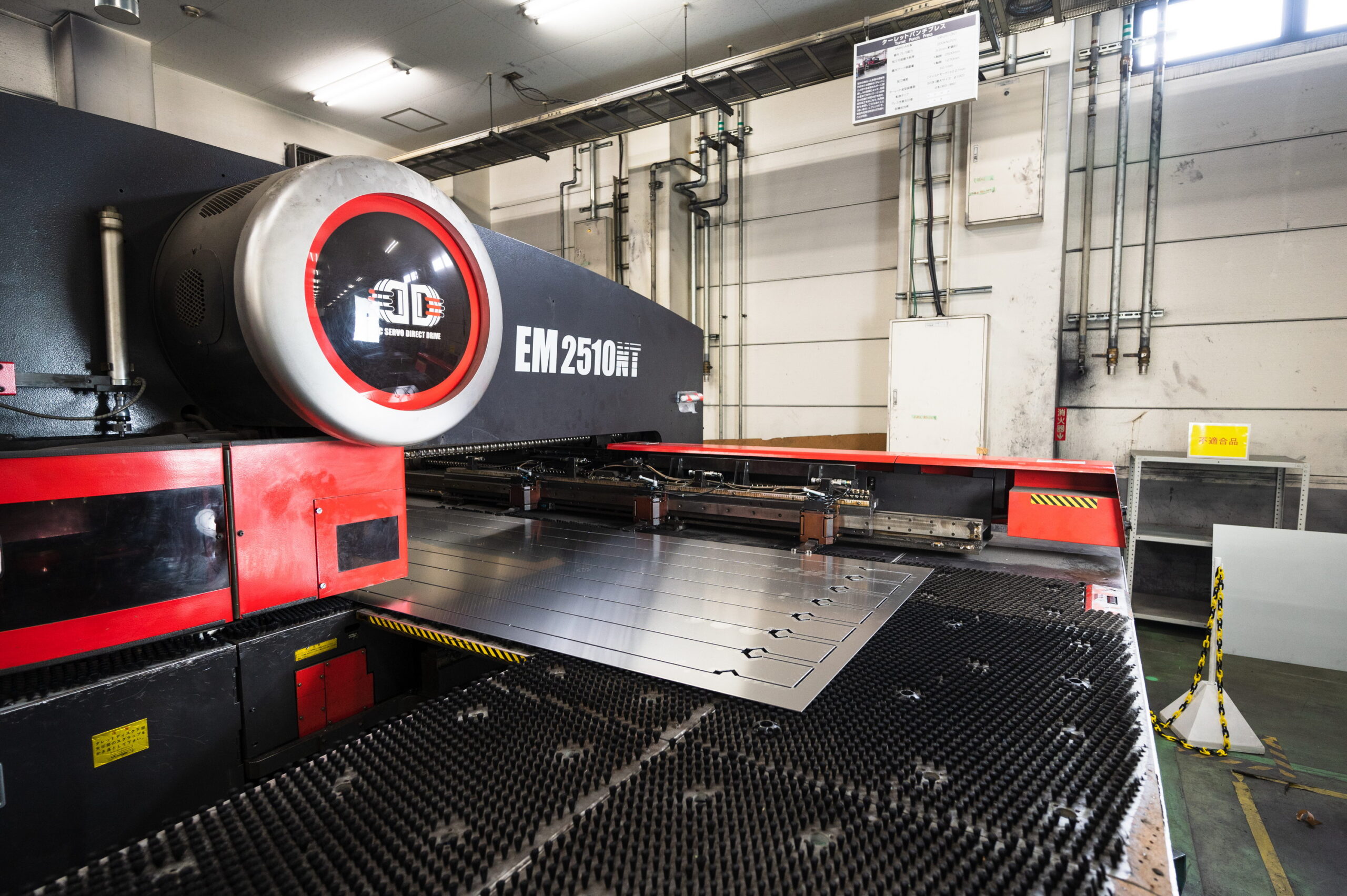

ターレットパンチプレス

形状の異なった多数の金型を円状または扇状の「タレット」とよばれる金型ホルダーに配置し、NC制御によって、任意の金型で材料（ワーク）の所定の位置に所定の打ち抜き、成形加工をおこないます。凡用金型を連続して打ち抜くこと（追い抜き、ニブリング）で、板金を任意の形状に打ち抜くことが可能です。

保有設備
名称： EM-2510NT（アマダ社製）
能力：プレス能力 200kN（20t） 加工可能最大板厚 3.2mm（軟鋼材）
加工精度：±0.01mm+D75:AK90

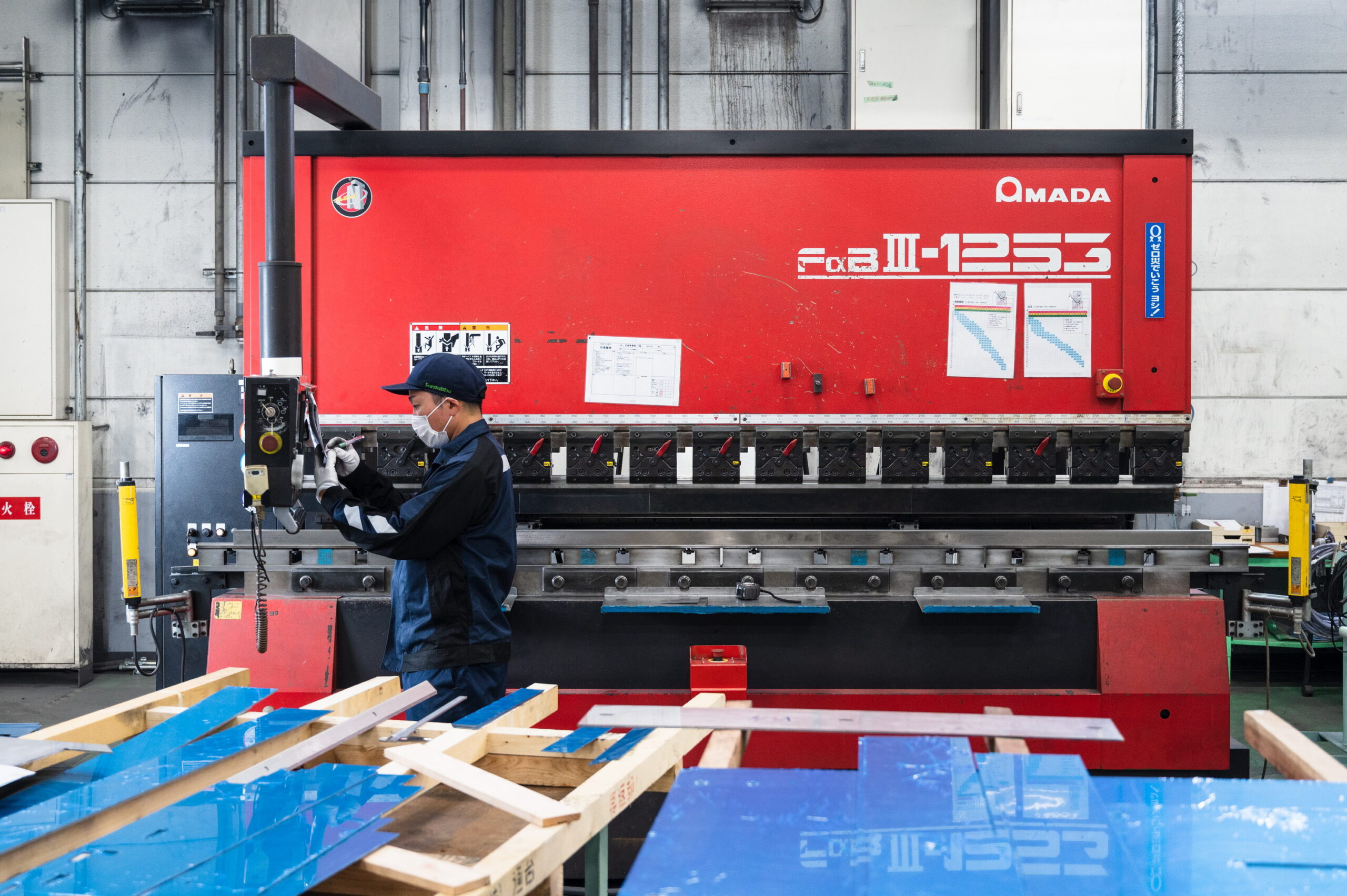

プレスブレーキ

プレスブレーキでは、薄板の鋼板やアルミ板などの金属板を一定角度で直線的に曲げる加工をします。
機械フレーム下部にV溝加工されたメス金型（名称→ダイ）を固定し、このメス型に上下するオス金型（名称→パンチ）を押し込んで加工を行います。

保有設備
名称： FBDⅢ-2353NT（アマダ社製）
能力：プレス能力 1225kN（125t） 加工可能曲げ厚さ 　3000mm
曲げ加工可能板厚 6.0mm

名称： EG-6013（アマダ社製）
能力：プレス能力 600kN（60t） 加工可能曲げ厚さ 　1300mm
曲げ加工可能板厚 6.0mm

プレス機

・AIDA　NC2-160　160tプレス
・コマツ　OBS-110　110tプレス
製品に合わせ金型を製作し、あらゆる形に抜き、曲げ成型加工することが可能。

アイアンワーカー

各種形鋼材の切断・穴あけ・切欠き加工が可能です。
多品種少量から量産まで、高速かつ高精度に能力を発揮します。

保有設備
名称： IW-45Ⅲ（アマダ社製）
能力：プレス能力 450kN（45t）
最大加工能力（SS400）：
アングル切断 t9×75×75mm
ノッチ可能 t9×75×75mm
チャンネル鋼加工 t5×50×100mm
フラットバー切断 t9×125mm
パンチ加工 t9×φ38mm

シャーリング

・A3-625(相澤鐵工所)
t6.0mm 2500mmまでの鉄板を切断することが可能。

溶接加工場

材料に応じて、接合部が連続性を持つように、熱を加え、さらに、必要があれば適当な溶加材を加えて部材を接合します。

保有設備
半自動溶接機（Co2） 4台
Tig溶接機 5台
Mig溶接機 1台
プラズマ溶断機 1台
交流スポット溶接機 1台

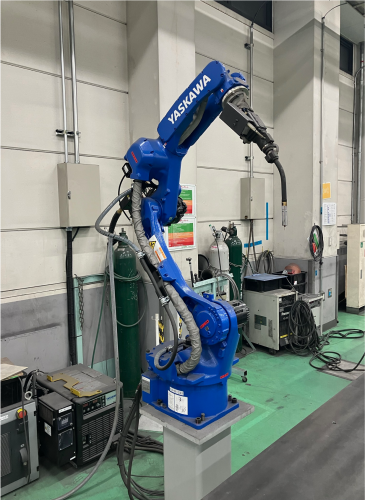

・ロボット溶接機(安川電機）
アーム AR1440⇒リーチ1440mm
溶接電源 WL300+EAGL(350A)
溶接治具を用いて、安定した品質で製品を提供します。

・交流スポット溶接機 SLAJ50-601(ダイヘン)
17750Aの電流で溶接ができ、目安として板同士の接合でt2.3mmまでの
溶接が可能。

・交流スポット溶接機 YR-350SB2K10(パナソニック)
16000Aの電流で溶接ができ、目安として板同士の接合でt1.6mmまでの
溶接が可能。

三次元測定機

複雑な形状の製品もレーザースキャン、プローブを用いて
正確に寸法・角度・ピッチ等の測定を行うことが可能です。

塗装・磨き・組立など その他工程もお任せください

三翠社では板金加工だけでなく、加工後の塗装や組み立てまで一貫して対応可能です。
また、グループ企業のネットワークも活かし、材料の選定・設計からサポートいたします。

前加工・後加工に関してもお気軽にご相談ください。
